电子电路基础实验箱要求


电子电路基础实验箱必须是根据《高等工业院校电子技术基础》教学大纲中确定的教学实验要求为基础,应汲取了众多院校及专业教师教学经验,并综合了众多同类产品的优点而设计的,并函盖《电路基础》、《模拟电子技术基础》、《数字电子技术基础》课程全部实验内容,必须保证既可为初学者提供了验证性实验,又可为课程设计提供扩展平台的实验用箱。
电路基础实验箱主要是进行电工学、电路分析中的有关电路理论基础的实验论证,属于弱电类基础实验。它应采用模块式结构,其各模块间相互独立,通过单元区不同元件组合,可组成多种测试电路,实验板正面应印有电路图,正反面均可装有器件,各实验电路中需测试的点需装有测试孔,达到其使用方便,接触可靠,而且寿命长、效率高,适用于各种电路的实验研究,应可满足高等院校《电工原理》、《电路分析》、《电路基础》等课程基本实验教学的需要。

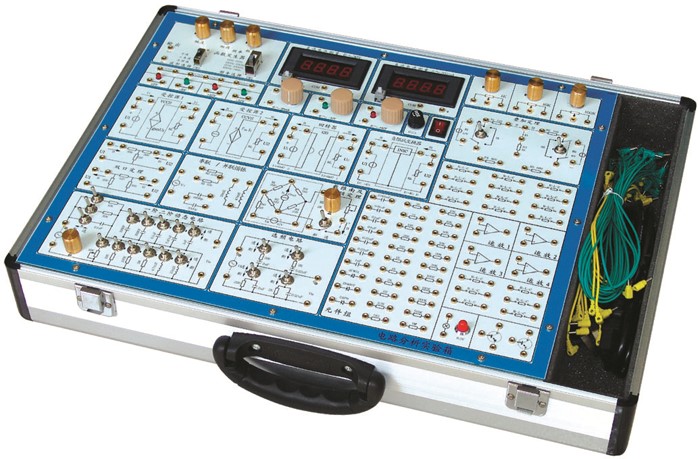

SB-DL6基础电路实验箱

一、基础电路实验箱的特点

电路基础实验箱主要是进行电工学、电路分析中的有关电路理论基础的实验论证,属于弱电类基础实验。它应采用模块式结构,其各模块间相互独立,通过单元区不同元件组合,可组成多种测试电路,实验板正面应印有电路图,正反面均可装有器件,各实验电路中需测试的点需装有测试孔,达到其使用方便,接触可靠,而且寿命长、效率高,适用于各种电路的实验研究,应可满足高等院校《电工原理》、《电路分析》、《电路基础》等课程基本实验教学的需要。

二、基础电路实验箱的组成及技术指标

1、电源

电源输入

AC220V±10%50HZ

输出电源

固定输出±l2V/0.5A,±5V/0.5A

均有短路过载保护,

自动恢复功能

输出可调0V~±l2V/0.5A

电流输出

0l00mA

2、函数信号发生器

波形

正弦波、方波、三角波

频率范围

0Hz100KHz,分四档连续可调

幅值

方波、正弦波、三角波(峰-峰值:010V

3、数字电压电流表(也可指针表)

数字电压表

02V030V二档

精度为:0.5

可同时满足多个测试点电压的动态监测

数字电流表

02mA0200mA二档

精度为:0.5





4、器件:有l2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18 只、三极管二只、6.3V指示灯1只、运放4组。这些器件库主要是帮助同自已设计实验电路,提高学生的动手能力、设计能力,为开放性实验提供平台。

5、系统最好配有"电路设计与仿真软件-Electronics.Workbench.Multisim.v9.0"以帮助学生在自行设计实验电路时先进行仿真试验,提高设计成功率。

6、所有基础实验均在一个箱体内完成,不需更换实验箱体或面板

7、最好采用铝合金保护箱,坚固耐用。

☆可完成以下实验:

(l)线性与非线性元件的伏安特性。

(2)电位及其与电压关系的研究。

(3)基尔霍夫定理及其故障判断。

(4)叠加定理。

(5)电压源与电流源的等效变换。

(6)戴维南及诺顿定理。

(7)最大功率传输测定

(8)受控源VCVSVCCS的实验。

(9)典型电信号的观察和测量。

(10)RC一阶电路的响应测试。

(11)二阶电路的响应测试。

(12)RC选频网络特性测试。

(13)RLC元件在正弦电路中的特性实验。

(14)RLC串联谐振电路的研究。

(15)RLC并联谐振电路的研究。

(16)双口(二端口)网络测试。

(17)互易定理实验。

(18) 其它电路的研究

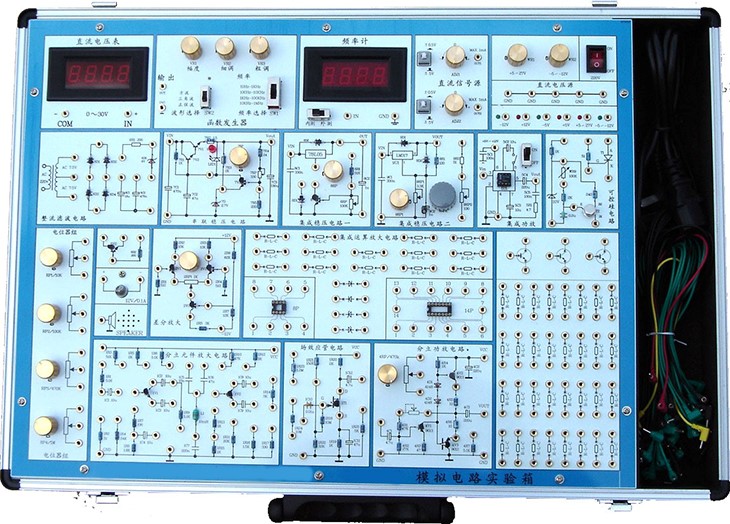

SB-A6模拟电路实验箱

模拟电路实验箱是根据最新的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。

一、系统特点

1、扩展性强。实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。

3、大部分元器件安装在实验板正面,增加了学生的感性认识;

4、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;

5、扩展实验区由IC圆孔插座、阻容元件的接插件、三极管的接插件组成。可接插电阻、电容、二极管、三极管,集成电路等,可进行课程设计实验。

6、电源输出均有过流保护,自动恢复功能。

7、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

二、系统组成

1、电源:输入:AC 220V±10%50HZ

输出:※DC+5VDC I1A

DC-5VDC I0.5A

DC:±12VDC I0.2A

DC-5V-12V可调, I0.2A

DC:+5V~+27V可调,DC I0.2A

以上各路输出均有过流保护,自动恢复功能

AC V:7.5V×2AC I0.15A

2、直流信号源:双路 -0.5V~+0.5V-5V~+5V两档连续可调.

3、函数发生器:最高输频率达到1MHz以上。

输出频率:10Hz1MHz,分四档

可输出方波:  020V

三角波:015V

正弦波:010V

4、数字频率计(0300KHz

5、数字直流电压表(030V

6、分立元件电路

1) 整流、滤波和串联稳压电路;

2)单级放大电路;

3)两级阻容耦合放大电 路;

4)负反馈放大电路;

5)射极跟随器;

6)差动放大电路;

7)互补对称功放电路;

8)场效应管电路;

9)可控硅电路;

10)电阻、电容和二、三极管等组成;

11)电位器组、12V灯泡、扬声器。

7、集成模拟电路

12)集成功放(LM386);(13)集成稳压电路

8、扩展实验区提供8芯、14IC圆孔插座各1个,50个阻容元件的接插件,和3个三极管的接插件。

9、实验箱尺寸:510mm*330mm*100mm(**)

三、实验项目

1、常用电子仪器使用练习、用万用表测试二极管、三极管

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、比例求和运算电路

8、积分与微分电路

9、波形发生电路

10、有源滤波器

11、电压比较器

12、集成电路RC正弦波振荡器

13、集成功率放大器

14、整流滤波与并联稳压电路

15、串联稳压电路

16、集成稳压器

17RC正弦波振荡器

18LC振荡器及选频放大器

19、电流/电压转换电路

20、电压/频率转换电路

21、互补对称功率放大器

22、波形变换电路

23、场效应管实验

24、可控硅实验电路

综合实验:

25、函数信号发生器的组装与调试

26、温度监测及控制电路

27、用运算放大器组成万用电表的设计与调试

四、实验室每人每套配置方案(二人为一组,一组用一张实验桌)

1SB-A6必配1台。

2、示波器自配1台。

3、万用表自配1只。

4、实验桌自配1张。

5、实验椅自配2把。

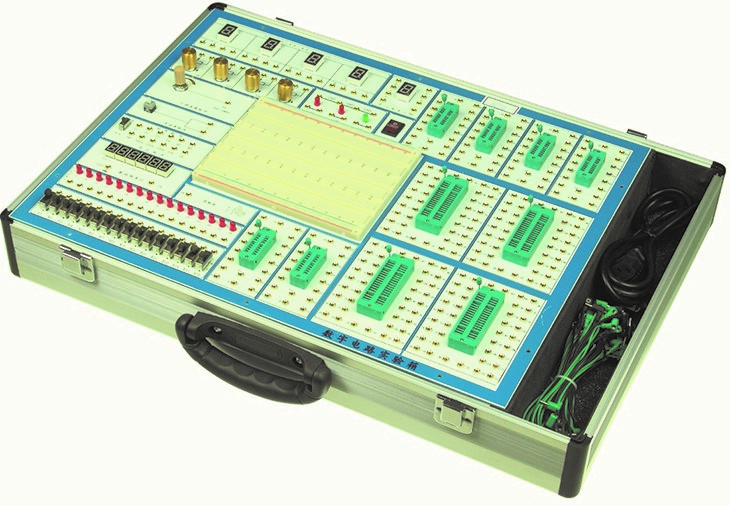

SB-SD1型数字电路实验箱

数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点:使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

SB-SD1型系统组成

 1)电源:交流输入:220V±10% 50HZ

直流输出:±12V/0.2A 5V/2A

2)手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3)连续脉冲,输出均为TTL电平:固定频率脉冲源7路:1HZ10HZ100HZ1KHZ10KHZ100KHZ1MHZ

4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)(5)逻辑电平的输入与显示:

A、十六位独立逻辑电平开关:可输出"0""1"电平(为正逻辑)。

B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。

6)数码管显示:6位由八段LED数码管组成的BCD码译码显示电路;

7)时序发生器及启停控制电路。

8)台湾产面包板二块(1600)

9)集成电路插座全部采用开关式锁紧插座,淘汰了大部分厂家所采用的双列直插式IC座,从而使IC器件插拔方便、接触可靠、不易损坏。设有:20芯锁紧插座2只,40芯锁紧插座4只,16芯锁紧插座4只。

 10)各阻值电位器2只。

  (11) 三态逻辑笔功能。红色:高电平;绿色:低电平;橙色:高阻。

 ☆推荐实验项目

 1TTL集成逻辑门的参数测试与使用

 2CMOS集成逻辑门的测试

 3.门电路的逻辑功能实验

 4.常用组合逻辑功能器件的测试(半加器、全加器及逻辑运算)

 5.数据选择器及其应用

 6.血型关系检测电路和表决电路

 7RS触发器的功能与测试(三态输出触发器及锁存器)

 8JK触发器逻辑功能及主要参数测试

 9.移位寄存器的功能测试

 10.十进制计数器(CMOS同步二进制计数器实验)

 11.异步计数器

 12.同步计数器

 13.计数、译码、显示电路实验

 14555集成定时器及应用

 15.序列检测器

 16.数-模转换器

 17.追随比较型A/D转换电路

 18.人工控制交通灯控制器

 19.汽车尾灯控制电路

 20.数字钟电路的设计

 21. 时序电路测试及研究

 22. 波形产生及单稳态触发器

 23. A/D 转换电路;

 24. D/A转换电路;

电路分析基础课程设计实验室设备

电路原理与模拟电路综合实验箱

数字电路、EDA技术实验设计系统

SAE数电/摸电/EDA综合实验系统
