[产品型号]:SB-JLKJ [产品名称]:空间机构创新组合及虚拟演示实验台 [价     格]: [在线客服]:

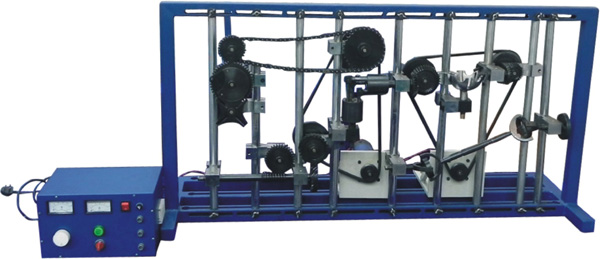

SB-JLKJ型空间机构创新组合及虚拟演示实验台



一、概 述
空间机构创新组合及虚拟演示实验台是根据高等院校机械类专业实验改革需要,按照现代机械原理和结构理论设计的以提高学生空间机构的设计能力、工程实践能力为目的的一种多功能模块化实验台。本实验台采用虚拟演示和动手操作相结合,生动形象的向学生展示各种空间机构,为他们今后的学习和研究打下坚实的基础。


二、主要特点
1. 将实验台的运动构件最大限度的一件多用,节约了实验场地和资源。
2. 虚拟软件专门为空间机构而设计的,能够真实形象地完成30种机构运动的三维动画演示。
3. 本实验台涉及空间机构多,学生可以通过实验对空间机构具体化形象化,为今后的学习研究打下基础
三、实验内容
1、 圆锥齿轮传动
2、 螺旋齿轮传动
3、 链传动
4、 圆锥齿轮-螺旋齿轮传动
5、 螺旋齿轮-圆锥齿轮传动
6、 螺旋齿轮-单十字轴万向联轴器
7、 圆锥齿轮-单十字轴万向联轴器
8、 螺旋齿轮-双十字轴万向联轴器
9、 圆锥齿轮-双十字轴万向联轴器
10、螺旋齿轮-蜗杆蜗轮
11、圆锥齿轮-螺杆蜗轮
12、螺旋齿轮-螺杆蜗轮-单十字轴万向联轴器
13、圆锥齿轮-蜗牛蜗轮-单十字轴万向联轴器
14、螺旋齿轮-双十字轴万向联轴器-蜗杆蜗轮
15、圆锥齿轮-双十字轴万向联轴器-蜗杆蜗轮
16、圆锥齿轮-槽轮机构
17、球面槽轮机构
18、萨勒特(SARRUT)机构(3R-3R空间六杆机构)
19、RSSR空间曲柄摇杆机构
20、RCCR联轴器
21、RCRC揉面机构
22、圆锥齿轮-平面槽轮及球面槽轮
23、叠加机构
24、RRSC机构
25、棘轮机构
26、齿轮齿条机构(两种)
27、盘形凸轮机构
28、圆柱凸轮间歇运动机构
29、RRRCRR机构
30、自动传送链装置
四、主要技术参数
1、 直流减速电机 :功率:90W,调速范围0-120r/min
2、 虚拟软件光盘一张
3、 实验台机架一个
